X61F美标承插焊旋塞阀
一、美标承插焊旋塞阀 产品概述
精钜公司的X61F美标承插焊旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。X61F美标承插焊旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。X61F美标承插焊旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、 进行清理和维修。奥氏体不锈钢制成的该类阀门是食品工业和制药工的最佳选择。
 |
 |
|---|---|
| X61F美标承插焊旋塞阀 (手柄传动) | X61F美标承插焊旋塞阀 (蜗轮传动) |
二、美标承插焊旋塞阀 技术规范
| 结构长度 | ANSI B16.10 |
|---|---|
| 承插端尺寸 | ANSI B16.5 |
| 检查验收 | API 598 |
三、美标承插焊旋塞阀 产品性能
| 型号 | 压力级(LB) | 试验压力PS(MPa) | 适用介质 | 适用温度(℃) 聚四氟乙烯 |
||
|---|---|---|---|---|---|---|
| 壳体 | 密封(水) | 低压密封(气) | ||||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 水、蒸汽、油品 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 硝酸类 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||
| X61F-150(LB)C | 150 | 3 | 2.2 | 0.5~0.7 | 硝酸类 | ≤150 |
| X61F-300(LB)C | 300 | 7.8 | 5.6 | |||
| X61F-600(LB)C | 600 | 15.3 | 11.2 | |||

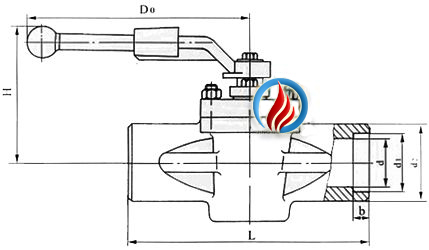

四、美标承插焊旋塞阀 主要外形尺寸图
 |
 |
|---|---|
| X61F美标承插焊旋塞阀 (手柄传动) | X61F美标承插焊旋塞阀 (蜗轮传动) |
五、美标承插焊旋塞阀 主要连接尺寸
| 压力 | 公称通径 | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| NPS（inch） | （mm） | d1 | d2 | L | b | H | D0 | |
| 150 LB | 1/2 | 13 | 21.8±0.1 | 38 | 108 | 10 | 110 | 160 |
| 3/4 | 19 | 27.2±0.1 | 43 | 117 | 13 | 115 | 160 | |
| 1 | 25 | 33.9±0.1 | 49 | 127 | 13 | 115 | 190 | |
| 11/4 | 32 | 42.7±0.1 | 56 | 140 | 13 | 135 | 190 | |
| 11/2 | 38 | 48.8±0.1 | 65 | 165 | 13 | 140 | 240 | |
| 2 | 51 | 61.2±0.1 | 78 | 178 | 16 | 150 | 305 | |
| 21/2 | 64 | 74±0.2 | 90 | 190 | 16 | 165 | 305 | |
| 3 | 78 | 90±0.15 | 105 | 203 | 16 | 180 | 450 | |
| 4 | 102 | 115.6±0.15 | 126 | 229 | 19 | 380 | 500 | |
六、美标承插焊旋塞阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的美标承插焊旋塞阀型号，请按型号直接向我司生产部订购。
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
