DX343德标卡套式旋塞阀

一、德标卡套式旋塞阀 产品概述

精钜公司的DX343德标软密封旋塞阀适用于公称压力1.6MPa～16.0Mpa，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。德标软密封旋塞阀的结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观。
2、密封性是通过卡套四周的密封面来实现的，独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转动时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配。满足各种工程需要。

DX343德标卡套式旋塞阀	DX343德标卡套式旋塞阀 结构图

二、德标卡套式旋塞阀 技术规范

结构形式	BC
驱动方式	手柄，蜗轮蜗杆传动，气动，电动
设计标准	API599，API6D
结构长度	DIN 3202F1
连接法兰	DIN 2543-2549
试验和检验	DIN3230

三、德标卡套式旋塞阀 产品性能

公称压力(MPa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
1.6	2.4	1.76	≤180℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6

四、德标卡套式旋塞阀 主要零件材料

序号	名称	材质
1	阀体	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4	垫片	柔性石墨+不锈钢
5	调整垫	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6	阀盖	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7	调整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	支架	Q235、WCB
11	蜗轮

五、德标卡套式旋塞阀 主要外形尺寸图

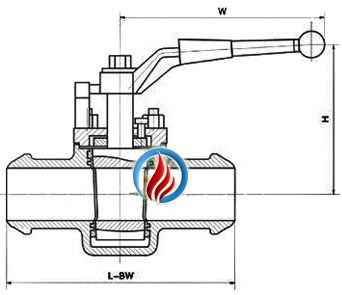

DX343德标卡套式旋塞阀 (焊接式)	DX343德标卡套式旋塞阀 (法兰式)

六、德标卡套式旋塞阀 主要连接尺寸

型号		DX343-150LB
压力等级		150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	570

注：四寸及以上为蜗轮操作4"

型号		DX343-300LB
压力等级		300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

注:四寸及以上为蜗轮操作4"

七、德标卡套式旋塞阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的德标卡套式旋塞阀型号，请按型号直接向我司生产部订购。
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
