X43T二通全铜旋塞阀
一、二通全铜旋塞阀 产品概述
X43T二通全铜旋塞阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保。
 |
 |
|---|---|

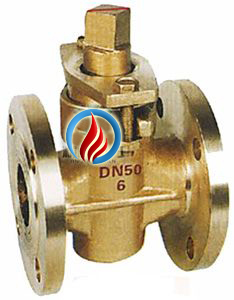

| X43T二通全铜旋塞阀 | X43T二通全铜旋塞阀 (尺寸图) |
二、二通全铜旋塞阀 主要性能规范
| 型号 | 公称压力 PN（MPa） |
试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
|---|---|---|---|---|---|
| 壳体 | 密封 | ||||
| X43W-10T | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
三、二通全铜旋塞阀 主要零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
|---|---|---|---|---|
| X43W-10T | 铸铜 | 铸铜 | 铸铜 | 油浸石棉盘根 柔性石墨 |
四、二通全铜旋塞阀 主要连接尺寸
| 型号 | 公称通径 DN（mm） |
尺寸（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | f | b | z-φd | □s | h | H | ||
| X43W-10T | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 |
| 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | |
| 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | |
| 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | |
| 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | |
| 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 | |
五、二通全铜旋塞阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的二通全铜旋塞阀型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
