X43F美标软密封旋塞阀

一、美标软密封旋塞阀 产品概述

X43F美标软密封旋塞阀适用于公称压力CLASS150-900LBS，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上切断或接通管路介质。

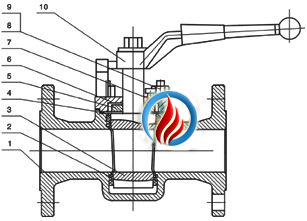

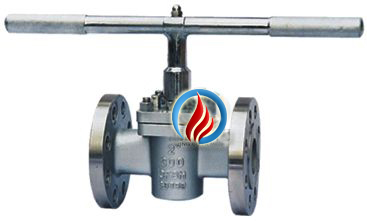

X43F美标软密封旋塞阀	X43F美标软密封旋塞阀 结构图

二、美标软密封旋塞阀 技术规范

结构形式	BC
驱动方式	手柄，蜗轮蜗杆传动，气动，电动
设计标准	API599，API6D
结构长度	ASME B16.10
连接法兰	ASME B16.5
试验和检验	API598.API6D

三、美标软密封旋塞阀 产品性能

公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

四、美标软密封旋塞阀 主要零件材料

序号	名称	材质
1	阀体	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4	垫片	柔性石墨+不锈钢
5	调整垫	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6	阀盖	ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7	调整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	手柄	ASTM A105-WCB

五、美标软密封旋塞阀 主要外形尺寸图

X43F美标软密封旋塞阀 (承插焊)	X43F美标软密封旋塞阀 (法兰)

六、美标软密封旋塞阀 主要连接尺寸

型号		X43F-150LB
压力等级		150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	570

注：四寸及以上为蜗轮操作4"

型号		X43F-300LB
压力等级		300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W		175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
重量（kg）		9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

注:四寸及以上为蜗轮操作4"

七、美标软密封旋塞阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的美标软密封旋塞阀型号，请按型号直接向我司生产部订购。
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
