Q347F/H长输管线球阀
一、长输管线球阀 产品概述
精钜生产的长输管线球阀是根据用户的需求，为满足在硫化环境下的抗硫化应力裂化的要求，我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。
长输管线球阀不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使长输管线球阀不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能 好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。
 |
|---|

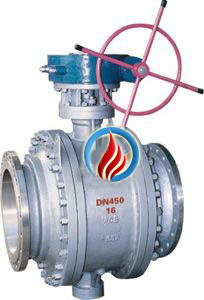

| 长输管线球阀 (标准型) |
二、长输管线球阀 主要零件材料
| 序号 | 零件名称 | 材质 | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | 阀体 | WCB、A105 | A1 82 F31 6 |
| 2 | 弹簧 | 60Si2Mn | 31 6 |
| 3 | 密封圈 | 增强聚四氟乙烯 | |
| 4 | 球体 | A105+ENP | A182F316 |
| 5 | 键 | 45 | 316 |
| 6 | 填料 | PTFE | PTFE |
| 7 | 阀杆 | 2Cr13+镀镍磷 | 316 |
| 8 | 填料压盖 | WCB | A216-WCB |
| 9 | 支架 | WCB A2 | 6-WCB |
| 1O | 压套 | A105 | 316 |
| 11 | “ O”型密封圈 | 橡胶 | 橡胶 |
| 12 | 滑动轴承 | 不锈钢 +PTFE | 316+PTFE |
| 13 | 螺柱 | 35CrMoA | 316 |
| 14 | 螺母 | 35 | 316 |
| 15 | 阀盖 | WCB A2 | 6-WCB |
| 16 | 阀座 | A105+ENP | 316 |
| 17 | 垫片 | 柔性石默 +不锈钢 | 柔性石默+316 |
| 18 | 底盖 | A105 | 316 |
| 19 | 固定轴 | 1Cr13 | A276-410 |
| 20 | 螺钉 | 35 | 316 |
| 21 | 排污螺塞 | 25 | 316 |
三、长输管线球阀 主要性能规范
| 公称压力 PN(MPa) | 最高使用压力 | 试验压力 (MPa) | 压力级 | 最高使用压力 | 试验压力 (MPa) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (Mpa) | 壳体 | 高压液密封 | 低压气密封 | (Mpa) | 壳体 | 高压液密封 | 低压气密 | ||||
| 1.6 | 1.6 | 2.4 | 1.76 | 0.6 | CLASS150 | 1.94 | 2.94 | 21.6 | 0.6 | ||
| 2.5 | 2.5 | 3.75 | 2.75 | CLASS300 | 5.1 | 7.67 | 5.62 | ||||
| 4.0 | 4.0 | 6.0 | 4.4 | CLASS600 | 10.2 | 15.3 | 11.23 | ||||
| 6.4 | 6.4 | 9.6 | 7 | CLASS900 | 15.1 | 23 | 16.85 | ||||
| 10.0 | 10.0 | 1.5 | 1.1 | CLASS1500 | 25.1 | 37.5 | 27.5 | ||||
| 应用规范 | 结度长度核 | CB12221-89 ANSI B16.10 | |||||||||
| 法兰尺寸按 | JB79-59 GB 9113 HG20592-97 ANSI B16.5 | ||||||||||
| 焊接标准按 | CB12224-89 ANSI B16.25 | ||||||||||
| 检验试验按 | JB/T 9092-89 API 598 | ||||||||||
| 适用工况 | 适用介质 | 天然气、液化气、石油等介质 | |||||||||
| 适用温度 | -28℃~≤150℃ | ||||||||||
| 驱动方式 | 蜗轮传动、气动、电动、气液联动等 | ||||||||||
