BQ41F/H保温夹套球阀
一、保温夹套球阀 产品概述
精钜公司的BQ41F/H保温夹套球阀具有良好的保温保冷特性，且保温球阀的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。保温夹套球阀采用整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。保温夹套球阀主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
 |
 |

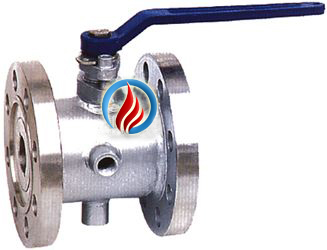

| 夹套保温球阀 (整体式) |
保温夹套球阀 (两段式) |
二、保温夹套球阀 主要技术参数
| 公称通径 |
DN15～200 |
| 公称压力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
| 阀门材料及适用工况 |
零件名称 |
材 料 |
| 1、夹套 |
25 |
25 |
25 |
| 2、阀座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| 3、阀体 |
WCB |
CF8(304) |
CF8M(316) |
| 4、密封圈 |
聚四氟乙烯、对位聚笨 |
| 5、球体 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| 6、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| |
|
|
|
| 7.填料 |
聚四氟乙烯、柔性石墨 |
| 适用介质 |
水、蒸汽、油品 |
硝酸等腐蚀性介质 |
醋酸等腐蚀性介质 |
| 适用温度 |
-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） |
| 设计制造 |
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
| 结构长度 |
GB/T 12221-1989、ANSI B16.10；JIS B2002 |
| 连接法兰 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
| 压力试验 |
JB/T 9092-1999、API 598 |
三、保温夹套球阀 主要外形图
 |

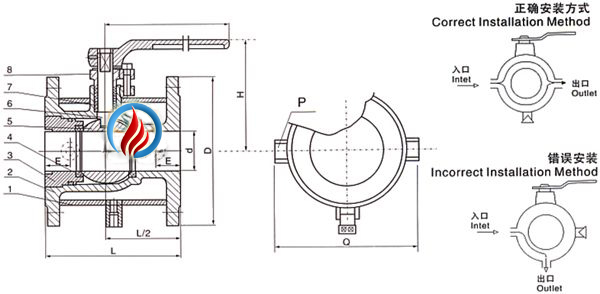

| 保温夹套球阀 (外形尺寸图及安装图) |
四、保温夹套球阀 主要外形尺寸
| 公称通径 |
d |
L |
D |
E |
Q |
H |
W |
管螺纹 |
| (mm) |
(in) |
(mm) |
(in) |
P |
| 20 |
3/4" |
19 |
117 |
40 |
1.5" |
58.5 |
147 |
101 |
170 |
G3/4" |
| 25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
| 40 |
1 1/2" |
38 |
165 |
65 |
2.5" |
63.5 |
181 |
125 |
250 |
G3/4" |
| 50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
| 80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
| 100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
| 150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
800 |
G3/4" |
| 200 |
8" |
203 |
330 |
300 |
12" |
100 |
492 |
410 |
800 |
G3/4" |
五、保温夹套球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
精钜公司专业生产保温夹套球阀系列产品,欢迎来电咨询保温球阀产品详细信息.我们将竭诚为您提供优质的服务！
