PQ340F/H手动偏心半球阀
一、手动偏心半球阀 产品概述
精钜公司的手动偏心半球阀是利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。偏心半球阀的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。手动偏心半球阀特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
 |
 |
|---|---|

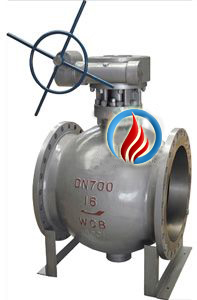

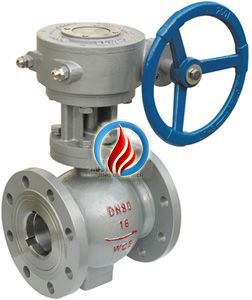

| PQ340F/H手动偏心半球阀 | PQ340F/H手动偏心半球阀 (大口径) |
二、手动偏心半球阀 产品特点
1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求。
3、密封严密、输送有害气体可达零泄露。
4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。
三、手动偏心半球阀 主要零件材料
| 名称 | 材质 |
|---|---|
| 阀体 | QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
| 阀轴 | 2Cr13、1Cr13 |
| 阀瓣 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
| 阀座 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
| 轴承 | 铝青铜、FZ－1复合材料 |
| 填料 | 聚四氟乙烯、柔性石墨 |
四、手动偏心半球阀 主要性能参数
| 公称压力(Mpa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
|---|---|---|---|---|---|
| 公称通经(mm) | 40－1600 | 40－1600 | 40－1200 | 40－600 | 40－600 |
| 密封试验压力(Mpa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| 壳体试验压力(Mpa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 适用温度(℃) | －29～300、－29～425、－29～540 | ||||
| 适用介质 | 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 | ||||
| 驱动方式 | 手动、电动、气动 | ||||
| 连接形式 | 法兰连接、对夹连接 | ||||
| 安装方式 | 立式安装、卧式安装 | ||||
五、手动偏心半球阀 外形结构图
 |
 |
|---|---|
| PQ340F/H手动偏心半球阀 (大口径) | PQ40F/H手动偏心半球阀 (小口径) |
六、手动偏心半球阀 主要性能参数
| 公称压力 PN (MPa) |
公称通径DN | 尺 寸(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D 系列1/系列2 |
D1 | D2 | D6 | b | f | Z-φd | |||
| mm | in | 法兰 | ||||||||
| 0.6 | 40 | - | 125 | 130 | 100 | 80 | - | 16 | 3 | 4-14 |
| 50 | - | 140 | 140 | 110 | 90 | - | 16 | 3 | 4-14 | |
| 65 | - | 190 | 160 | 130 | 110 | - | 16 | 3 | 4-14 | |
| 80 | - | 178 | 190/185 | 150 | 125 | - | 18 | 3 | 4-18 | |
| 100 | - | 200 | 210/205 | 170 | 145 | - | 18 | 3 | 4-18 | |
| 125 | - | 254 | 240/235 | 200 | 175 | - | 20 | 3 | 8-18 | |
| 150 | - | 267 | 265/260 | 225 | 200 | - | 20 | 3 | 8-18 | |
| 200 | - | 292 | 320/315 | 280 | 255 | - | 22 | 3 | 8-18 | |
| 250 | - | 330 | 375/370 | 335 | 310 | - | 24 | 3 | 12-18 | |
| 300 | - | 390 | 440/435 | 395 | 362 | - | 24 | 4 | 12-23 | |
| 350 | - | 430 | 490/485 | 445 | 412 | - | 26 | 4 | 12-23 | |
| 400 | - | 530 | 540/535 | 495 | 465 | - | 28 | 4 | 16-23 | |
| 450 | - | 580 | 595/590 | 550 | 518 | - | 28 | 4 | 16-23 | |
| 500 | - | 630 | 645/640 | 600 | 568 | - | 30 | 4 | 16-23 | |
| 600 | - | 800 | 755 | 705 | 670 | - | 30 | 5 | 20-26/25 | |
| 1.0 | 40 | - | 125 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
| 80 | - | 178 | 195 | 160 | 135 | - | 20 | 3 | 4-18 | |
| 100 | - | 200 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
| 125 | - | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
| 150 | - | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
| 200 | - | 292 | 335 | 295 | 265 | - | 24 | 3 | 8-23 | |
| 250 | - | 330 | 390 | 350 | 320 | - | 26 | 3 | 12-23 | |
| 300 | - | 390 | 440 | 400 | 368 | - | 26 | 4 | 12-23 | |
| 350 | - | 430 | 500 | 460 | 428 | - | 28 | 4 | 16-23 | |
| 400 | - | 530 | 565 | 515 | 482 | - | 28 | 4 | 16-25 | |
| 450 | - | 580 | 615 | 565 | 532 | - | 30 | 4 | 20-25 | |
| 500 | - | 630 | 670 | 620 | 585 | - | 30 | 4 | 20-25 | |
| 600 | - | 800 | 480 | 725 | 685 | - | 34 | 5 | 20-30 | |
| 700 | - | 900 | 895 | 840 | 800 | - | 38 | 5 | 24-30 | |
| 800 | - | 1000 | 1010 | 950 | 905 | - | 42 | 5 | 24-34 | |
| 1.6 | 40 | - | 125 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
| 80 | - | 178 | 195 | 160 | 135 | - | 20 | 3 | 8-18 | |
| 100 | - | 200 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
| 125 | - | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
| 150 | - | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
| 200 | - | 292 | 335 | 295 | 265 | - | 26 | 3 | 12-23 | |
| 250 | - | 330 | 405 | 355 | 320 | - | 30 | 3 | 12-25 | |
| 300 | - | 390 | 460 | 410 | 375 | - | 30 | 4 | 12-25 | |
| 350 | - | 430 | 520 | 470 | 435 | - | 34 | 4 | 16-25 | |
| 400 | - | 530 | 580 | 525 | 485 | - | 36 | 4 | 16-30 | |
| 450 | - | 580 | 640 | 585 | 545 | - | 40 | 4 | 20-30 | |
| 500 | - | 630 | 705 | 650 | 608 | - | 44 | 4 | 20-34 | |
| 600 | - | 800 | 840 | 770 | 718 | - | 48 | 5 | 20-41 | |
| 700 | - | 900 | 910 | 840 | 788 | - | 50 | 5 | 24-41 | |
| 800 | - | 1000 | 1020 | 950 | 898 | - | 52 | 5 | 24-41 | |
| 2.5 | 40 | - | 125 | 145 | 110 | 85 | - | 18 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | - | 20 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | - | 22 | 3 | 8-18 | |
| 80 | - | 178 | 195 | 160 | 135 | - | 22 | 3 | 8-18 | |
| 100 | - | 200 | 230 | 190 | 160 | - | 24 | 3 | 8-23 | |
| 125 | - | 254 | 270 | 220 | 188 | - | 28 | 3 | 8-25 | |
| 150 | - | 267 | 300 | 250 | 218 | - | 30 | 3 | 8-25 | |
| 200 | - | 292 | 360 | 310 | 278 | - | 34 | 3 | 12-25 | |
| 250 | - | 330 | 425 | 370 | 332 | - | 36 | 3 | 12-30 | |
| 300 | - | 390 | 485 | 430 | 390 | - | 40 | 4 | 16-30 | |
| 350 | - | 430 | 550 | 490 | 448 | - | 44 | 4 | 16-34 | |
| 400 | - | 530 | 610 | 550 | 505 | - | 48 | 4 | 16-34 | |
| 450 | - | 660 | 600 | 555 | - | 4 | 20-34 | |||
| 500 | - | 630 | 730 | 660 | 610 | - | 52 | 4 | 20-41 | |
| 600 | - | 800 | 840 | 770 | 718 | - | 56 | 5 | 20-41 | |
| 700 | - | 900 | 955 | 875 | 815 | - | 60 | 5 | 24-48 | |
| 800 | - | 1000 | 1070 | 990 | 930 | - | 64 | 5 | 24-48 | |
| 4.0 | 40 | - | 125 | 145 | 110 | 85 | 76 | 18 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | 88 | 20 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | 110 | 22 | 3 | 8-18 | |
| 80 | - | 178 | 195 | 160 | 135 | 121 | 22 | 3 | 8-18 | |
| 100 | - | 200 | 230 | 190 | 160 | 150 | 24 | 3 | 8-23 | |
| 125 | - | 254 | 270 | 220 | 188 | 176 | 28 | 3 | 8-25 | |
| 150 | - | 267 | 300 | 250 | 218 | 204 | 30 | 3 | 8-25 | |
| 200 | - | 292 | 375 | 320 | 282 | 260 | 38 | 3 | 12-30 | |
| 250 | - | 330 | 445 | 385 | 345 | 313 | 42 | 3 | 12-34 | |
| 300 | - | 390 | 510 | 450 | 408 | 364 | 46 | 4 | 16-34 | |
| 350 | - | 430 | 570 | 510 | 465 | 422 | 52 | 4 | 16-34 | |
| 400 | - | 530 | 655 | 585 | 535 | 474 | 58 | 4 | 16-41 | |
| 450 | - | 580 | 680 | 610 | 560 | 524 | 60 | 4 | 20-41 | |
| 500 | - | 630 | 755 | 670 | 612 | 576 | 62 | 4 | 20-48 | |
| 600 | - | 800 | 890 | 795 | 730 | 678 | 62 | 5 | 20-54 | |
| 700 | - | 900 | 995 | 900 | 835 | 768 | 68 | 5 | 24-54 | |
| 800 | 1000 | 1135 | 1030 | 960 | 876 | 76 | 5 | 24-58 | ||
七、手动偏心半球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
