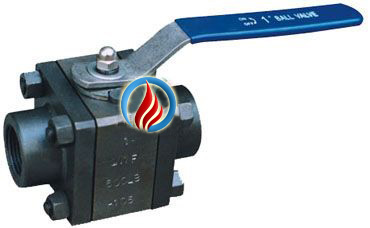

Q11N内螺纹高压球阀

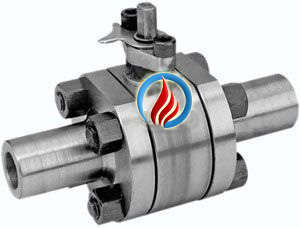

Q61N高压焊接球阀
一、内螺纹高压球阀 产品概述
精钜公司引进开发生产的Q11N/Q61N内螺纹高压球阀/高压焊接球阀具有防腐蚀，抗硫化能力强，防火、防静电、密封性能好等特点，使用压力与温度范围广，全通径与缩径齐 备，并可配多种驱动装置，是化工、石油炬炼制，天然气开采与输送系统理想的用阀选择。内螺纹高压球阀中腔停滞的介质由于温度变化而民常升压时，介质压力推动阀座脱离球体，达到自动泄压的效果，泄压后阀座自动复位。
 |
 |
|---|---|
| Q11N内螺纹高压球阀 (高压锻钢球阀) | Q61N高压焊接球阀 (高压锻钢球阀) |
二、内螺纹高压球阀 设计规范
| 设计和制造标准根据 | BS5351 MSS SP-118 |
|---|---|
| 连接端根据 | 承插焊根据：ANSI B16.11;JB/T1751、螺纹端根据：ANSI B16.11;JB/T1751 对焊端根据：ANSI B16.25；JB/T12224、法兰端根据：ANSI B16.5;JB79 |
| 检验与试验根据 | API 598;GB/T13927;JB/T9092 |
| 结构特征 | 三片式螺栓连接 |
| 材料标准根据 | ANSI/ASTM |
| 阀体主要材料 | A105;LF2;F304(L);F316(L);F51 |
三、内螺纹高压球阀 主要零件材料
| 零件名称 | 材质 | |
|---|---|---|
| 阀体 Body | A105 | A304 |
| 密封圈 Sealing Ring | APTFE & PEEK | |
| 球体 Ball | F6 | F304 |
| 阀杆 Stem | 410 | 304 |
| O型圈 O-ring | VITON | |
| 垫片 Gasket | PTFE | |
| 螺栓 Bolt | B7 | B8 |
| 螺母 Nut | 2H | 8 |
| 薄型螺母 Flat nut | 8 | |
四、内螺纹高压球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
