ZTRS气动薄膜卫生级调节阀
一、气动薄膜卫生级调节阀 产品概述
本公司的ZTRS气动卫生级调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。气动薄膜卫生级调节阀具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1-1978标准。气动卫生级调节阀泄漏量符合ANSIB16.104标准，气动卫生级调节阀配用不同的多弹簧执行机构，输出力大。气动卫生级调节阀角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。
 |
 |
|---|---|

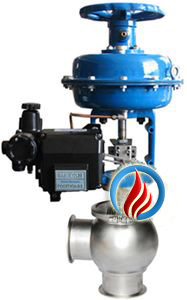

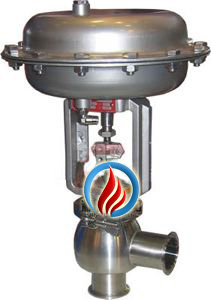

| ZTRS气动卫生级调节阀 (整体不锈钢) | ZTRS气动卫生级调节阀 (阀体不锈钢) |
二、气动薄膜卫生级调节阀 主要技术参数
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 dN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量系数KV | 线性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
| 等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
| 额定行程(mm) | 10 | 16 | 25 | 40 | ||||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | |||||||
| 公称压力 | 卡箍式、螺纹式、法兰式（无特殊要求按卡箍式连接为准） | |||||||||
| 阀盖形式 | 标准型-17～+230℃、高温型+230～+450℃ | |||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||
| 密封填料 | 三元乙丙橡胶、聚四氟乙烯 | |||||||||
| 阀芯形式 | 单座柱塞型阀芯 | |||||||||
| 流量特性 | 线性、等百分比 | |||||||||
三、气动薄膜卫生级调节阀 执行器技术参数
| 执行器名称 | ZHA/B多弹簧簿膜执行机构 | ||
|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 |
| 有效面积(cm2) | 350 | 350 | 560 |
| 行程(mm) | 10、16 | 25 | 40 |
| 弹簧范围 | 1.5～3kg/cm2（0.15～0.3MPa） | ||
| 膜片材料 | 乙丙橡胶夹尼龙布 | ||
| 气源接口 | RC1/4" | ||
| 环境温度 | -30～+70℃ | ||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||
四、气动薄膜卫生级调节阀 主要零件材料
| 阀体 | 304 | 314 | 316 | 316L |
|---|---|---|---|---|
| 阀盖 | 304 | 314 | 316 | 316L |
| 垫片 | 聚四氟乙烯(PTFE) | |||
| 阀内件 | 304 | 314 | 316 | 316L |
| 卡箍 | 304 | 314 | 316 | 316L |
| 填料 | V型聚四氟乙烯(PTFE) | |||
五、气动薄膜卫生级调节阀 主要性能指标
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
六、气动薄膜卫生级调节阀 外形图
 |
|---|

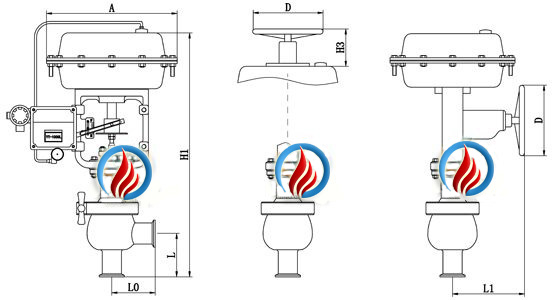

| ZTRS气动卫生级调节阀、气动薄膜卫生级调节阀 (外形尺寸图) |
七、气动薄膜卫生级调节阀 安装连接尺寸
| 公称通径 DN(mm) | 25 | 40 | 50 | 65 | 80 |
|---|---|---|---|---|---|
| L | 100 | 105 | 105 | 155 | 155 |
| L0 | 100 | 125 | 125 | 175 | 175 |
| H1 | 470 | 480 | 480 | 510 | 510 |
| H3 | 180 | 180 | 180 | 236 | 236 |
| L1 | 289 | 289 | 289 | 347 | 347 |
| A | 282 | 22 | 282 | 360 | 360 |
| D | 220 | 220 | 220 | 270 | 270 |
