ZJHGYL气动高压调节阀
一、气动高压调节阀 产品概述
本公司的ZJHGYL气动高压调节阀是专为高压系统设计的一种特殊阀门。与气动或电动〔配用电-气转换器〕调节仪表等配合，用于化工、石油、电力等工业部门生产过程的自动调节和远程控制。气动高压笼式调节阀由气动薄膜执行机构和高压调节阀两部分组成。气动高压调节阀的结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命。由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构，一般都配用阀门定位器。气动高压笼式调节阀的动作，来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程。行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
 |
 |
|---|---|

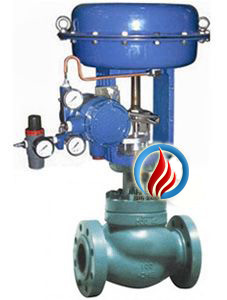

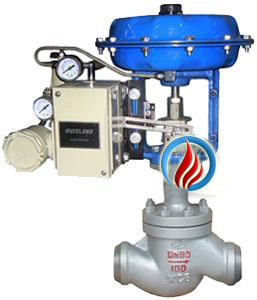

| 气动高压调节阀 (法兰式) | 气动高压笼式调节阀 (焊接式) |
二、气动高压调节阀 主要技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 笼式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 公称压力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式、笼式单座 | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
三、气动高压调节阀 执行器技术参数
| 配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
|---|---|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
四、气动高压调节阀 主要结构图
 |
 |
| 气动高压调节阀 (法兰式) | 气动高压笼式调节阀 (焊接式) |
五、气动高压调节阀 主要零件材料
| 1 | 阀体 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 3 | 阀笼 |
304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304 | 304 | 316 | 316L |
| 5 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 6 | 阀盖 | WCB | 304 | 316 | 316L |
| 7 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 8 | 阀杆 | 304 | 304 | 316 | 316L |
| 9 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 10 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 11 | 填料压盖 | WCB | 304 | 316 | 316L |
六、气动高压调节阀 主要性能指标
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||

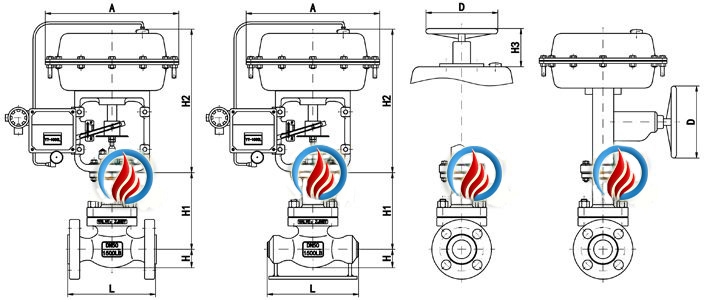

七、气动高压调节阀 外形图
 |
|---|
| 气动高压笼式调节阀 (外形尺寸图) |
八、气动高压调节阀 安装连接尺寸
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 国标 | 国标压力：PN10.0、16.0、25.0、32.0、45.0MPa 美标压力：150LB、300LB、600LB、900LB、1500LB、2500LB |
||||||||||
| 美标 | ||||||||||||
| H、H1、H2 | H、H1：该尺寸根据工程师设计为准 H2、D：该尺寸根据调节阀力矩大小而定 |
|||||||||||
| D | ||||||||||||
