ZJHP气动薄膜单座调节阀
一、气动薄膜单座调节阀 产品概述
本公司的ZJHP系列精小型气动薄膜单座调节阀，是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成，气动单座调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。多弹簧执行机构高度低、重量轻、装备简便。气动单座调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜单座调节阀广泛应用于精确控制气体、液体、蒸汽等介质，特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。
气动薄膜单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
 |
 |
|---|---|

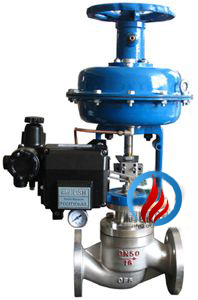

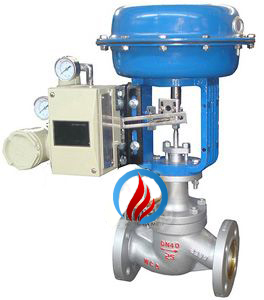

| ZJHP气动薄膜单座调节阀 (配HEP定位器) | ZJHP气动薄膜单座调节阀 (配YT1000L定位器) |
二、气动薄膜单座调节阀 主要技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允许压差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座柱塞型阀芯 | |||||||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
三、气动薄膜单座调节阀 执行器技术参数
| 配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
|---|---|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
四、气动薄膜单座调节阀 内部结构图
 |
 |
| 气动单座调节阀 (金属硬密封结构) | 气动单座调节阀 (四氟软密封结构) |
五、气动薄膜单座调节阀 主要零件材料
| 1 | 阀体 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 3 | 阀座 | 304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304/304+F46 | 304/304+F46 | 316/316+F46 | 316L/316L+F46 |
| 5 | 导向套 | 304 | 304 | 316 | 316L |
| 6 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 7 | 阀盖 | WCB | 304 | 316 | 316L |
| 8 | 阀杆 | 304 | 304 | 316 | 316L |
| 9 | 金属垫 | 304 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 12 | 填料压盖 | WCB | 304 | 316 | 316L |
六、气动薄膜单座调节阀 主要性能指标
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
七、气动薄膜单座调节阀 外形图
 |
|---|
| 气动薄膜单座调节阀 外形尺寸图 |
八、气动薄膜单座调节阀 安装连接尺寸
| 公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
