ZJHM气动薄膜套筒调节阀

一、气动薄膜套筒调节阀 产品概述

本公司自主研发生产的ZJHM系列精小型气动薄膜套筒调节阀是采用双密封结构,由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。精小型阀体流道呈S流线型,气动套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。气动套筒调节阀主要特点如下:
(1)采用平衡型双密封阀芯,不平衡力下,允许压差大,操作稳定。
(2)阀芯导向面大,可改善由涡流和冲击引起的振荡。
(3)比普通的单、双座调节阀噪声降低10dB左右。
(4)结构简单,装拆维修方便。

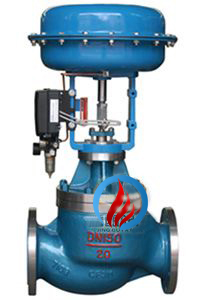

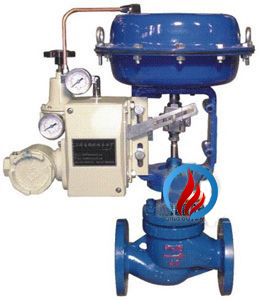

ZJHM气动薄膜套筒调节阀 (配ZPD定位器) ZJHM气动薄膜套筒调节阀 (配HEP定位器)
ZJHM气动薄膜套筒调节阀 (配ZPD定位器) ZJHM气动薄膜套筒调节阀 (配HEP定位器)

二、气动薄膜套筒调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 平衡式阀芯(套筒导向)
流量特性 直线性、等百分比

三、气动薄膜套筒调节阀 执行器技术参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

四、气动薄膜套筒调节阀 主要结构图

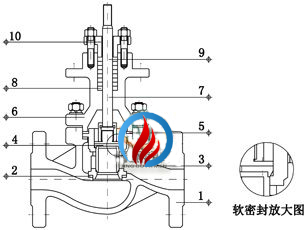

气动套筒座调节阀 (金属硬密封结构) 气动套筒座调节阀 (四氟软密封结构)
气动套筒调节阀 (金属硬密封结构) 气动套筒调节阀 (四氟软密封结构)

五、气动薄膜套筒调节阀 主要零件材料

1 阀体 WCB 304 316 316L
2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
3 套筒 304 304 316 316L
4 阀芯 304 304 316 316L
5 密封中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
6 阀盖 WCB 304 316 316L
7 阀杆 304 304 316 316L
8 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
9 螺栓 25 不锈钢 不锈钢 不锈钢
10 填料压盖 WCB 304 316 316L

六、气动薄膜套筒调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

七、气动薄膜套筒调节阀 外形图

气动薄膜套筒调节阀 外形尺寸图
气动薄膜套筒调节阀 外形尺寸图

八、气动薄膜套筒调节阀 安装连接尺寸

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 185 200 220 250 275 300 350 410 450 550 670 770
PN40 190 210 230 255 285 310 355 425 460 560 740 805
PN64 200 210 235 265 295 320 370 440 475 570 750 820
H PN16/25 117 120 139 144 188 208 220 268 278 320 441 503
PN40 124 128 145 150 195 220 230 280 290 335 465 528
PN64 130 135 155 170 205 240 255 295 310 360 480 550
H1 165 185 185 205 245 255 270 335 365 430 560 680
H2 298 298 298 298 380 380 380 510 510 510 650 650
H3 177 177 177 177 182 182 182 182 182 218 218 218
L1 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 360 360 360 470 470 470 580 580
D 220 220 220 220 270 270 270 320 320 320 400 400
精钜公司专业生产气动薄膜套筒调节阀系列产品,欢迎来电咨询气动套筒调节阀产品详细信息.我们将竭诚为您提供优质的服务!
