ZMAW气动薄膜调节蝶阀
一、气动薄膜调节蝶阀 产品概述
精钜公司的ZMAW气动薄膜调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点，本薄膜式气动调节蝶阀特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。气动薄膜调节蝶阀系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm，泄漏量等级有Ⅱ级和Ⅵ级，流量特性为近似等百分比。气动薄膜调节蝶阀用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。
 |

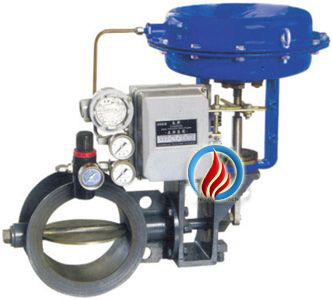

| 气动薄膜调节蝶阀 |
二、气动薄膜调节蝶阀 主要技术参数
| 公称通径（mm） |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| 额定流量系数Kv |
85 |
220 |
340 |
530 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27540 |
34000 |
| 公称压力 MPa |
0.6 |
| 额定转角 ° |
70 |
| 信号压力 KPa |
20～100 |
| 流量特性 |
近似等百分比 |
| 介质温度 ℃ |
-20～200(常温) ； -40～450(中温) ； -40～600(高温) |
| 接管法兰 |
按JB78-59对夹式法兰连接 |
| 信号连接螺孔 |
M16×1.5 |
| 配用执行机构 |
薄膜式 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
ZSC-45 (采用活塞式气缸) |
| 阀体材质 |
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti |
| 可配附件 |
手轮、定位器、空气过滤减压器等。 |
三、气动薄膜调节蝶阀 执行器主要零件材料
| 执行器型号 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
| 有效面积 cm2 |
280 |
400 |
630 |
1000 |
| 行 程 mm |
16 |
25 |
40 |
60 |
| 弹簧范围 KPa |
20～100 ； 40～200 ； 20～60 ； 60～100 |
四、气动薄膜调节蝶阀 主要性能指标
| 执 行 机 构 |
薄膜式执行机构 |
活塞式执行机构 |
| 类 别 |
不带定位器 |
带定位器 |
带定位器 |
| 弹簧范围 KPa |
| 20～100 40～200 |
20～60 60～100 |
| 项 目 |
基 本 误 差% |
±8 |
- |
±2.0 |
±2.0 |
| 回 差% |
6 |
- |
2.0 |
2.0 |
| 死 区% |
5 |
- |
0.8 |
0.8 |
| 始终点偏差% |
气 开 |
始点 |
±4.0 |
±4.0 |
±2.0 |
± |
| 终点 |
±8 |
±8 |
| 气 关 |
始点 |
±8 |
±8 |
| 终点 |
±4.0 |
±4.0 |
| 额定转角偏差% |
±2.5 |
| 允许泄漏量1/h |
2×10-2×阀的额定容量 |
五、气动薄膜调节蝶阀 外形结构图
 |
 |
| 气动薄膜调节蝶阀 (对夹式) |
气动薄膜调节蝶阀 (法兰式) |
六、气动薄膜调节蝶阀 安装连接尺寸
| 公称通径 |
L1 |
L2 |
D |
D1 |
n-d |
H |
H1 |
H2 |
A |
| 50 |
92 |
200 |
140 |
110 |
4-14 |
637 |
582 |
382 |
280 |
| 80 |
92 |
200 |
190 |
150 |
4-18 |
644 |
582 |
382 |
280 |
| 100 |
102 |
210 |
210 |
175 |
4-18 |
654 |
582 |
382 |
280 |
| 125 |
117 |
234 |
240 |
200 |
8-18 |
723 |
636 |
436 |
325 |
| 150 |
130 |
247 |
265 |
225 |
8-18 |
736 |
636 |
436 |
325 |
| 200 |
172 |
287 |
320 |
280 |
8-18 |
763 |
636 |
436 |
325 |
| 250 |
197 |
327 |
375 |
335 |
12-18 |
1008 |
853 |
615 |
410 |
| 300 |
227 |
351 |
440 |
395 |
12-23 |
1034 |
853 |
615 |
410 |
| 350 |
252 |
376 |
490 |
445 |
12-23 |
1059 |
853 |
615 |
410 |
| 400 |
296 |
432 |
540 |
495 |
16-23 |
1238 |
1007 |
720 |
495 |
| 450 |
321 |
459 |
595 |
550 |
16-23 |
1266 |
1007 |
720 |
495 |
| 500 |
346 |
484 |
645 |
600 |
16-23 |
1291 |
1007 |
720 |
495 |
| 600 |
480 |
565 |
755 |
705 |
20-25 |
1486 |
1109 |
796 |
/ |
| 700 |
530 |
615 |
860 |
810 |
24-25 |
1539 |
1109 |
796 |
/ |
| 800 |
595 |
675 |
975 |
920 |
24-30 |
1596 |
1109 |
796 |
/ |
| 900 |
685 |
770 |
1075 |
1020 |
24-30 |
1661 |
1124 |
796 |
/ |
| 1000 |
735 |
810 |
1175 |
1120 |
28-30 |
1711 |
1124 |
796 |
/ |
七、气动薄膜调节蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动薄膜调节蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
