D643H/F气动三偏心蝶阀

D673H/F气动金属硬密封蝶阀

一、气动三偏心蝶阀 产品概述

精钜公司的D643H/F气动三偏心蝶阀是由高精度三偏心多层次金属密封蝶阀和气动执行器组成，所以也可以叫气动金属硬密封蝶阀。气动三偏心蝶阀采用三偏心多层次金属密封结构，无机械磨损，最高可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。气动弹性金属密封蝶阀选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。

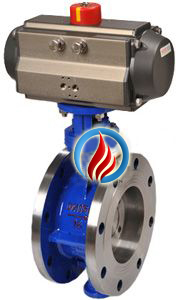

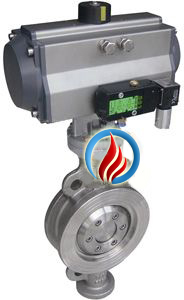

气动金属硬密封蝶阀 (法兰式)	气动金属硬密封蝶阀 (对夹式)

二、气动三偏心蝶阀 产品特点

由于气动三偏心蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
（1）开启力矩小，灵活方便，省力节能。
（2）三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
（3）耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、气动三偏心蝶阀 主要技术参数

四、气动三偏心蝶阀 执行器技术参数

采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动三偏心蝶阀 主要零件材料

六、气动三偏心蝶阀 主要性能规范

七、气动三偏心蝶阀 三偏心密封结构原理

（1）偏离管道中心
（2）偏离密封面中心
（3）倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

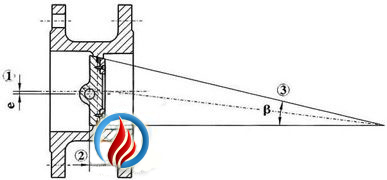

气动三偏心蝶阀 (三偏心原理)	气动三偏心蝶阀 ( 金属密封结构)

八、气动三偏心蝶阀 外形结构图

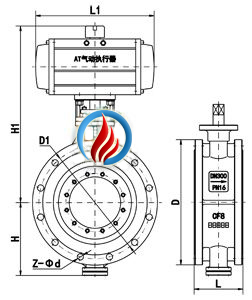

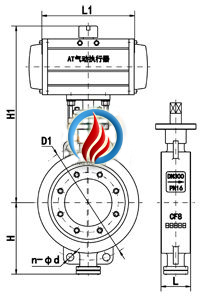

气动金属硬密封蝶阀 (法兰)	气动金属硬密封蝶阀 (对夹)

九、气动三偏心蝶阀 安装连接尺寸

十、气动三偏心蝶阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动三偏心蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
