D621卫生级气动蝶阀
一、卫生级气动蝶阀 产品概述
精钜公司的D621卫生级气动蝶阀是由高精度气动执行器与高品质卫生型蝶阀阀体组成，气动卫生蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
 |
 |

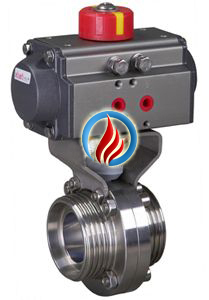

| 卫生级气动蝶阀 |

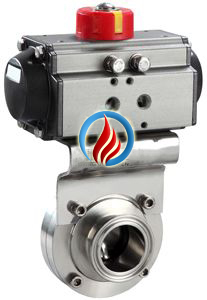

气动卫生蝶阀 |
二、卫生级气动蝶阀 主要技术参数
| 公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 动作范围 |
0～90° |
| 允许压差△P |
小于公称压力（1.6MPa） |
| 泄漏量Q |
按GB/T4213－92，为Kv值的10-4 |
| 环境温度oC |
－20～60oC |
| 基本误差 |
带定位器：小于全行程的±2% |
| 回差 |
带定位器：小于全行程的±2% |
| 配用执行机构 |
GT、AT、AW系列单双作用气动执行器 |
| 控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
三、卫生级气动蝶阀 执行器技术参数
| 执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构、双作用执行机构 |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、卫生级气动蝶阀 主要性能指标
| 公称通径 |
DN（mm） |
15～150 |
| 公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
| 适用温度 |
≤80℃ |
| 适用介质 |
空气、水、蒸气、油品等 |
| 连接形式 |
快装式、卡箍式、外螺纹、焊接式 |
五、卫生级气动蝶阀 主要零件材料
| 零件名称 |
材料 |
| 阀体 |
304、316、316L |
| 蝶板 |
304、316、316L |
| 密封圈 |
硅橡胶、氟橡胶、聚四氟 |
| 阀杆 |
304、316、316L |
| 填料 |
硅橡胶、氟橡胶、聚四氟 |
六、卫生级气动蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供卫生级气动蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
精钜公司专业生产气动卫生蝶阀系列产品,欢迎来电咨询食品级气动蝶阀产品详细信息.我们将竭诚为您提供优质的服务！
