D641X气动软密封蝶阀

D671X对夹式气动蝶阀

一、气动软密封蝶阀 产品概述

精钜公司的D671X气动软密封蝶阀是由气动执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。对夹式气动蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动软密封蝶阀其主要特点为:
（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。

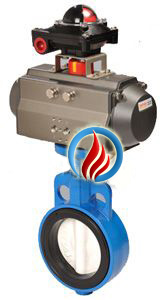

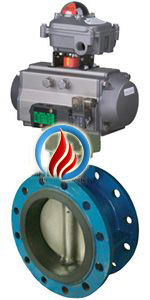

气动软密封蝶阀 (法兰)	对夹式气动蝶阀 (软密封)

二、气动软密封蝶阀 主要设计标准

三、气动软密封蝶阀 执行器技术参数

采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四、气动软密封蝶阀 主要零件材料

五、气动软密封蝶阀 主要性能规范

六、气动软密封蝶阀 密封材料和适用温度

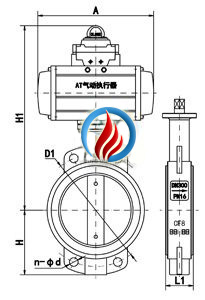

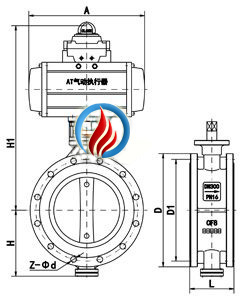

七、气动软密封蝶阀 外形图

气动软密封蝶阀 (法兰式)	对夹式气动蝶阀 (软密封)

八、气动软密封蝶阀 安装连接尺寸

九、气动软密封蝶阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动软密封蝶阀的技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
