一、气动扇形盲板阀 产品概述
精钜公司的气动扇形盲板阀系列是我公司在F43CX型扇形盲板阀的基础上，根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制的隔断设备。
本系列气动盲板阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。气动扇形盲板阀连接尺寸符合GB2555-81PN2.5标准；检测方法符合GB/T13927-92标准。
 |
 |
|---|---|

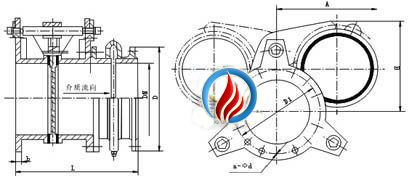

| F643X气动盲板阀 | F643X气动盲板阀 外形尺寸图 |
二、气动扇形盲板阀 产品概述
F643X气动扇形盲板阀，又称气动盲板阀，主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、汽缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸，夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作，翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
本阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
三、气动扇形盲板阀 主要性能指标
| 公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
|---|---|---|---|---|
| 密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| 强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| 驱动源 | 压缩空气：0.4-0.6MPa | |||
| 适用温度℃ | 丁腈橡胶 | 硅橡胶 | 氟橡胶 | |
| -20-100 | -20-200 | -20-300 | ||
| 适用介质 | 煤气等有毒、有害、易燃气体 | |||
| 启闭时间S | ≤60 | |||
| 主要零部件材料 | 阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢 | |||
四、气动扇形盲板阀 执行器技术参数
| DN | D | D1 | b | n-φd | L |
|---|---|---|---|---|---|
| 300 | 440 | 395 | 22 | 12-φ22 | 450 |
| 350 | 490 | 445 | 22 | 12-φ22 | 450 |
| 400 | 540 | 495 | 22 | 16-φ22 | 450 |
| 450 | 595 | 550 | 24 | 16-φ22 | 500 |
| 500 | 645 | 600 | 24 | 16-φ22 | 500 |
| 600 | 755 | 705 | 24 | 20-φ26 | 600 |
| 700 | 860 | 810 | 26 | 24-φ26 | 600 |
| 800 | 975 | 920 | 26 | 24-φ30 | 800 |
| 900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
| 1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
五、气动扇形盲板阀 产品选型
1、①产品名称与型号②气动扇形盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的气动盲板阀型号，请按扇形盲板阀型号直接向我司生产部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
