F343X涡轮式盲板阀,涡轮扇形盲板阀

一、涡轮式盲板阀 产品概述

精钜公司的F343X蜗轮式盲板阀又称蜗轮扇形盲板阀，翻板阀，扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。蜗轮式盲板阀是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。

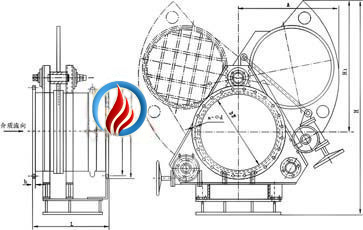

F343X涡轮式盲板阀	F343X涡轮式盲板阀 外形连接尺寸

三、涡轮式盲板阀 主要性能指标

四、涡轮式盲板阀 执行器技术参数

五、涡轮式盲板阀 产品选型

1、①产品名称与型号②气动扇形盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的气动盲板阀型号，请按扇形盲板阀型号直接向我司生产部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您审核把关。
