HSC套筒单座调节阀
一、HSC套筒单座调节阀 产品概述
本公司引进生产上午HSC套筒单座调节阀，适用于高压差级易产生闪蒸空化的场合，是一种高性能的套筒单座调节阀，坚固的套筒保护阀体不受阀蒸和空化的破坏。套筒单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。套筒单座调节阀的泄漏量符合ANSI B16.104标准。套筒单座调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。 产品符合GB/T4213-92。
 |
 |

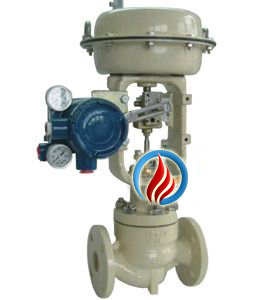

| HSC套筒单座调节阀 |

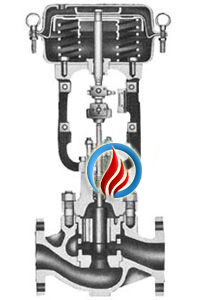

HSC套筒单座调节阀 (结构图) |
二、HSC套筒单座调节阀 主要技术参数
| 公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
| 阀体型式 |
直通套筒单座铸造球型阀 |
| 公称压力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
| 连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
| 法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 焊接标准 |
嵌接焊SW(40~50mm)；对接焊BW(65~200mm) |
| 材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 |
| 上阀盖 |
常温型 |
-17~+230℃ |
| 伸长I型 |
-45~-17℃、 +230~+566℃ |
| 伸长II型 |
-100~-45℃ |
| 伸长III型 |
-196~-100℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
| 阀芯形式 |
套筒单座式柱塞型阀芯 |
| 套筒形式 |
分离式套筒 |
| 流量特性 |
等百分比特性(%)和线性特性(L) |
| 材料 |
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
三、HSC套筒单座调节阀 执行器技术参数
| 执行器型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 |
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型) |
| 供气压力 |
140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 气源接口 |
RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
| 环境温度 |
-30~+70℃ |
| 作用形式 |
气-关式或气-开式 |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、HSC套筒单座调节阀 主要性能指标
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 回差 |
带定位器 |
小于全行程的1% |
| 不带定位器 |
小于全行程的3% |
| 基本误差 |
带定位器 |
小于全行程的±1% |
| 不带定位器 |
小于全行程的±5% |
| — |
注：采用标准的V型聚四氟乙烯填料 |
| 可调范围 |
50:1 |
精钜公司专业生产HSC套筒单座调节阀系列产品,欢迎来电咨询套筒单座调节阀产品详细信息.我们将竭诚为您提供优质的服务！
