HCB平衡笼式调节阀
一、HCB平衡笼式调节阀 产品概述
本公司引进生产的HCB平衡笼式调节阀是一种压力平衡式调节阀，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，平衡笼式调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。平衡笼式调节阀配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92。
 |
 |

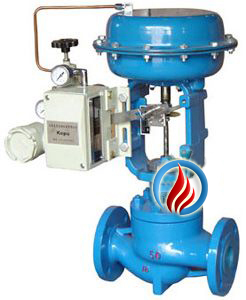

| HCB平衡笼式调节阀 |

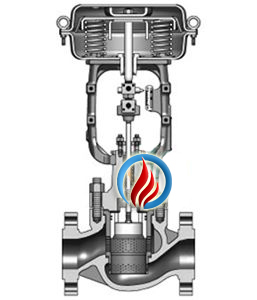

HCB平衡笼式调节阀 (结构图) |
二、HCB平衡笼式调节阀 主要技术参数
| 公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| 阀体型式 |
直通单座铸造球型阀 |
| 公称压力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
| 连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
| 法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 焊接标准 |
嵌接焊SW(40~50mm) 对接焊BW(65~350mm) |
| 材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 |
| 上阀盖 |
常温型 |
-17～+230℃ |
| 伸长I型 |
-45～-17℃、 +230～+566℃ |
| 伸长Ⅱ型 |
-100～-45℃ |
| 伸长ⅢI型 |
-196～-100℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
| 阀芯形式 |
压力平衡式阀芯 |
| 流量特性 |
等百分比特性、线性特性 |
| 材料
| 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
三、HCB平衡笼式调节阀 执行器技术参数
| 执行器型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 |
20~100、80~240KPa |
| 供气压力 |
140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 气源接口 |
RC1/4"(HA、VA型)、RC3/8"(VP型) |
| 环境温度 |
-30~+70℃ |
| 作用形式 |
气-关式或气-开式 |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、HCB平衡笼式调节阀 主要性能指标
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.5%，符合ANSI B16.104-1976 II级 |
| 回差 |
带定位器 |
小于全行程的1% |
| 不带定位器 |
小于全行程的3% |
| 基本误差 |
带定位器 |
小于全行程的±1% |
| 不带定位器 |
小于全行程的±5% |
| — |
注：采用标准的V型聚四氟乙烯填料 |
| 可调范围 |
50：1 |
精钜公司专业生产HCB平衡笼式调节阀系列产品,欢迎来电咨询平衡笼式调节阀产品详细信息.我们将竭诚为您提供优质的服务！
