ZYC自力式压差调节阀
一、自力式压差调节阀 产品概述
本公司研发生产的ZYC型自力式压差控制阀，是不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。自力式压差控制阀特别适用于分户计量或自动控制系统中。
 |
 |

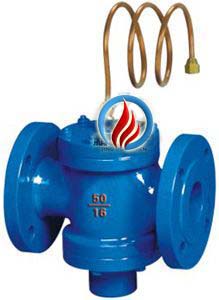

| ZYC自力式压差控制阀 |

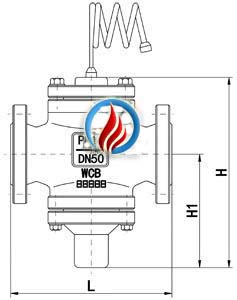

ZYC自力式压差控制阀 (尺寸图) |
二、自力式压差调节阀 产品特点
自力式压差控制阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下的特点：
1、恒定被控系统压差；
2、支持被控系统内部自主调节；排除外网压差波动对被控系统的影响；
3、采用先进技术膜片，理论误差为零，且可承受0.8MPa的压差；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、当被控系统内部无自主调节时，该阀即具备了自力式流量控制阀的功能，设定流量的方法：
a、调节控制压差的大小；
b、调节被控系统阻力的大小；
6、具备消除堵塞的功能，当控制压差最大时，阀门为全开状态，堵塞在双阀瓣处的污物会在介质压力下清除干净，方法是将导压管端的球阀关闭3－5分钟。
7、控制压差精度±5；
三、自力式压差调节阀 主要技术参数
| 公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| 公称压力 |
PN1.0、1.6 MPa |
| 阀体形式 |
直通铸造阀 |
| 法兰标准 |
ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
| 连接形式 |
法兰(FF RF RTJ)、螺纹(适用于1″以内) |
| 介质温度 |
0～150℃ |
| 工作压差范围 |
0.02～0.3MPa |
| 控制压差设定值 |
0.02MPa |
| 控制压差可调范围 |
0.02～0.3MPa |
| 导压管长度 |
1.6m |
| 导压管连接端尺寸 |
1/2"管螺纹 |
四、自力式压差调节阀 主要零件材料
| 底盖 |
铸铁、球墨铸铁、铸钢 |
| 弹簧 |
65Mn/60Si2Mn |
| 阀体 |
铸铁、球墨铸铁、铸钢 |
| 阀座 |
2Cr13、304 |
| 阀芯、阀杆 |
2Cr13、304 |
| 密封垫片 |
柔性石墨、聚四氟乙烯 |
| 上盖 |
铸铁、球墨铸铁、铸钢 |
六、自力式压差调节阀 主要外形尺寸
| 公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
100 |
110 |
115 |
130 |
200 |
215 |
230 |
275 |
290 |
310 |
350 |
428 |
480 |
650 |
700 |
| H |
130 |
145 |
160 |
174 |
220 |
240 |
300 |
310 |
375 |
455 |
545 |
6255 |
720 |
775 |
960 |
| H1 |
58 |
63 |
74 |
99 |
133 |
140 |
189 |
176 |
224 |
290 |
347 |
399 |
431 |
459 |
595 |
| Kvs(m3/h) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
精钜公司专业生产自力式压力控制阀系列产品,欢迎来电咨询自力式压力控制阀产品详细信息.我们将竭诚为您提供优质的服务！
