J23W外螺纹针型阀
一、外螺纹针型阀 产品视图
 |
 |
|---|---|

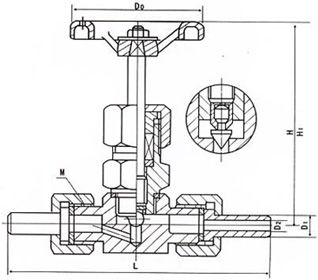

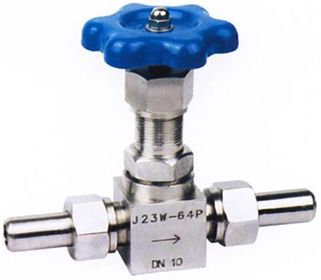

| J23W外螺纹针型阀 | J23W外螺纹针型阀 (结构图) |
二、外螺纹针型阀 主要零部件材料
| 零件名称 Part name |
阀杆，阀盖 Stem，Bonnet |
阀杆，阀瓣 Stem，disc |
填料 Packing |
|---|---|---|---|
| J21/23-16P | 铬镍不锈钢 Cr. Ni Stainless steel |
铬镍不锈钢 Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
| J21/23-160、J21/23-40 | 优质碳钢 High grade carbon steel |
铬不锈钢 Cr. Stainless steel |
三、外螺纹针型阀 主要性能规范
| 型号 Type |
公称压力 PN Mpa |
试验压力PS(Mpa) Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质 Applicable medium |
||
|---|---|---|---|---|---|---|---|
| 壳体Shell | 密封(液)Seal | 密封(气)Seal | |||||
| J21/23-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J21/23-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21/23-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
| J21/23-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
| J21/23-420P | 42.0 | 63.0 | 46.2 | 0.6 | 42.0 | ||
四、外螺纹针型阀 主要外形尺寸
| 公称直径 DN（mm） |
尺寸 Dimension | 重量(kg) Weight |
||||||
|---|---|---|---|---|---|---|---|---|
| Do | D1 | D2 | L | H1 | H2 | M | ||
| 6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
| 10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
| 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
| 20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 |
| 25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
五、外螺纹针型阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的外螺纹针型阀产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
