ZHA/B气动薄膜执行机构
一、ZHA/B气动薄膜执行机构 产品概述
ZHA/B气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，ZHA/B气动薄膜执行机构具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。ZHA/B气动薄膜执行机构以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
 |
| ZHA/B气动薄膜执行机构 标准型 |
二、ZHA/B气动薄膜执行机构 主要零部件材料
ZHA型：正作用，当信号压力增加时，阀杆部件向下移；
ZHB型：反作用，当信号压力增加时，阀杆部件向上移。
| 机壳 |
A3 |
推杆 |
2Cr12 |
| 支架 |
HT200 |
轴套 |
复合聚四氟乙烯 |
| 膜片 |
丁睛橡胶夹增强涤纶织物 |
压缩弹簧 |
60Si2Mn |
三、ZHA/B气动薄膜执行机构 主要性能指标
| 项目 |
带定位器 |
不带定位器 |
| 基本误差％ |
≤±1 |
≤±4(输出行程的百分数表示) |
| 回差％ |
≤1 |
≤2.5(输出行程的百分数表示) |
| 死差％ |
≤0.4 |
≤2.5(输出压力范围的百分数表示) |
| 额定行程偏差％ |
±2.5 |
| 始终点偏差％ |
±1.0 |
气关式始点±5.0；气开式始点±2.5、终点±5.0 |
| 工作寿命 |
不少于30万次 |

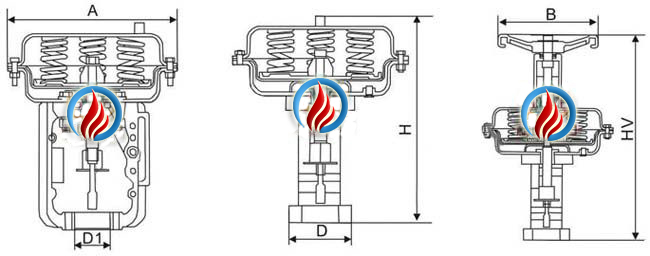

四、ZHA/B气动薄膜执行机构 安装尺寸图
 |
| ZHA/B气动薄膜执行机构 主要外形图 |
五、ZHA/B气动薄膜执行机构 主要连接尺寸
| 型号 |
主要尺寸(mm) |
可配阀门 (mm) |
重量(Kg) |
| D |
D1 |
n×d |
H |
HV |
A |
B |
| ZHA/B22 |
60 |
101 |
4×10 |
300 |
- |
288 |
- |
DN10-DN20 |
15 |
| ZHA/B23 |
60 |
101 |
4×10 |
321 |
- |
288 |
- |
DN25-DN32 |
17 |
| ZHA/B34 |
74 |
124 |
4×14 |
437 |
- |
360 |
- |
DN50-DN100 |
25 |
| ZHA/B45 |
95 |
152 |
4×14 |
542 |
- |
470 |
- |
DN125-DN200 |
46.5 |
| ZHA/B56 |
100 |
190 |
4×18 |
740 |
- |
579 |
- |
DN250-DN400 |
107.5 |
| ZHA/BA22 |
60 |
101 |
4×10 |
- |
508 |
288 |
220 |
DN10-DN20 |
18 |
| ZHA/BA23 |
60 |
101 |
4×10 |
- |
551 |
288 |
220 |
DN25-DN32 |
20 |
| ZHA/BA34 |
74 |
124 |
4×14 |
- |
651 |
360 |
335 |
DN40-DN50 |
31 |
| ZHA/BA45 |
95 |
254 |
4×14 |
|
771 |
470 |
335 |
DN125-DN200 |
56 |
| ZHA/BA56 |
100 |
328 |
4×18 |
|
1061 |
579 |
350 |
DN250-DN400 |
124.5 |
| 型号 |
膜片面积(cm²) |
弹簧数量 |
最大行程(mm) |
气压(bar |
最大推力(N) |
| ZH/ZHA22D |
350 |
3～6 |
20 |
1.4 |
4800 |
| ZH/ZHA22R |
0 |
480 |
| ZH/ZHA23R |
350 |
3～6 |
30 |
1.4 |
5200 |
| ZH/ZHA23D |
0 |
920 |
| ZH/ZHA34R |
610 |
3～6 |
45 |
1.4 |
7800 |
| ZH/ZHA34D |
0 |
720 |
| ZH/ZHA45R |
1000 |
4～8 |
65 |
1.4 |
11000 |
| ZH/ZHA45D |
0 |
3840 |
| ZH/ZHA56R |
1300 |
4～7 |
110 |
1.4 |
15000 |
| ZH/ZHA56D |
0 |
5000 |
精钜公司专业生产ZHA/B气动薄膜执行机构,气动薄膜头系列产品,欢迎来电咨询ZHA/B气动薄膜执行机构,气动薄膜头产品详细信息！
