SQ611气动塑料球阀
UPVC气动球阀，PPR气动球阀
一、气动塑料球阀 产品概述
精钜公司的气动塑料球阀是由高灵敏度气动活塞式执行器及UPVC塑料球阀组成。UPVC气动球阀适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强。所有UPVC气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
 |
 |

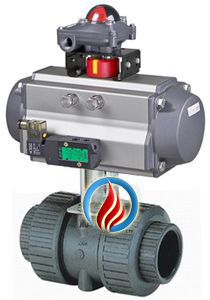

| 气动塑料球阀 |

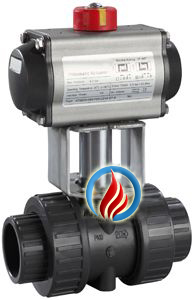

气动塑料球阀 |
二、气动塑料球阀 产品特点
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）材质卫生无毒。
（4）耐腐蚀性强，应用范围广。
（5）耐磨损、容易拆卸，维护简单易行。
三、气动塑料球阀 主要技术参数及性能
| 公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 公称压力(MPa) |
PN1.0-1.6MPa |
| 连接方式 |
法兰、螺纹、由令 |
| 阀体结构 |
一体、三通L、三通T |
| 阀体材质 |
UPVC、CPVC、PP |
| 阀芯材质 |
UPVC、CPVC、PP |
| 密封材质 |
PTFE |
| 适用温度 |
0～+60℃ |
| 适用介质 |
PVC兼容的食品工业化学溶剂 |
| 配置执行机构 |
GT、AT、ST系列单双作用气动执行器 |
| 控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
四、气动塑料球阀 主要外形连接尺寸
| 执行器型号 |
GT、AT、ST系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构、双作用执行机构 |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
五、气动塑料球阀 主要外形图
 |
 |
| 气动塑料球阀 (螺纹) |
气动塑料球阀 (法兰) |
六、气动塑料球阀 主要外形连接尺寸
| 公称通径DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
| 内螺纹尺寸G" |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
| A |
115 |
165 |
65 |
165 |
180 |
180 |
230 |
230 |
| L |
103 |
112 |
122 |
130 |
152 |
157 |
187 |
236 |
| H |
140 |
140 |
165 |
165 |
250 |
250 |
280 |
280 |
| 重量(Kg) |
5.6 |
5.7 |
5.8 |
6 |
6.3 |
6.5 |
7.3 |
7.8 |
七、气动塑料球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动塑料球阀的技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
精钜公司专业生产气动塑料球阀系列产品,欢迎来电咨询气动UPVC气动球阀产品详细信息.我们将竭诚为您提供优质的服务！
