H61Y锻钢止回阀
一、H61Y锻钢止回阀 产品概述
H61H、H61Y型800(Lb)承插焊高压锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖：按这种设计形式设计的高压锻钢止回阀，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的高压锻钢止回阀，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的高压锻钢止回阀，其阀体与阀盖用螺纹连接，内压自密环密封。
 |
 |
| H61Y锻钢止回阀 (A105锻钢) |
H61Y锻钢止回阀 (锻不锈钢) |
二、H61Y锻钢止回阀 执行标准
| 设计与制造 |
MSSP-118，ASME B16.34 |
| 检验与测试 |
API 598 |
| 标记 |
MSS-SP-25 |
三、H61Y锻钢止回阀 主要性能参数
| 型号 |
H61H |
H61Y |
| 适用温度（℃） |
≤425 |
| 适用介质 |
水、蒸汽、油品 |
四、H61Y锻钢止回阀 主要零件材料
| 序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304（L） |
F316（L） |
| 1 |
阀体 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
| 2 |
阀瓣 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
| 3 |
密封螺母 |
316夹柔性石墨 |
316夹PTFE |
| 4 |
密封圈 |
A105 |
A182F22 |
A182F304（L） |
A193 B8（M） |
| 5 |
固定螺母 |
SS |
| 6 |
提升螺栓 |
A193B7 |
A193B16 |
A193B8（M） |
A193B8（M） |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
五、H61Y锻钢止回阀 产品概述
 |

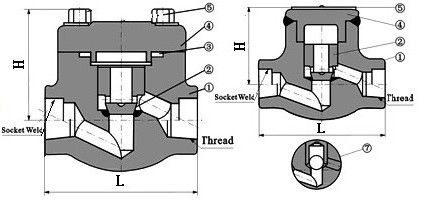

| H61Y锻钢止回阀 (安装尺寸图) |
六、H61Y锻钢止回阀 主要外形连接尺寸
| 口径 |
缩径 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
/ |
| NPS |
全径 |
/ |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
| 重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
| 焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |
七、H61Y锻钢止回阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的H61Y锻钢止回阀产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
精钜公司专业生产H61Y锻钢止回阀系列产品,欢迎来电咨询高压焊接止回阀产品详细信息,我们将竭诚为您提供优质服务！
