3810L直行程电动执行器,电子式电动执行机构

一、直行程电动执行器 产品概述

3810L直行程电子式电动执行器，是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用最先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。

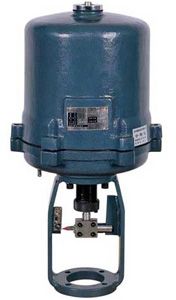

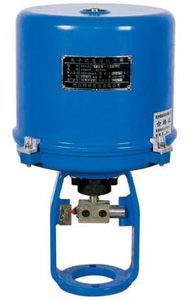

3810LSA直行程电动执行器 普通型	3810LXA直行程隔爆型电动执行器

二、直行程电动执行器 主要特点

1、执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2、执行器的关键部件─控制器，采用最先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6、用状态选择开关可以设定（正、反动作）。
7、用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8、调整工作零点（始点）和行程（终点）简单易行。
9、当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

三、直行程电动执行器 主要技术参数

电源：AC220±50%，50HZ。
耗电功率（额定负载时）
规格A型执行器 50VA；
规格B型执行器 150VA；
规格C型执行器 220VA。
输入信号：DC4～20mA或DC1～5V。
输出信号：DC4～20mA（负载电阻500Ω以下）。
控制精度：基本误差：±1% 回差≤1% 死区≤1%
工作行程调整范围：“零点”±25%“行程”20%～100%
外部配线：输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

环境条件

保护等级

IP55。隔爆等级Exd Ⅱ BT4。
过载保护
规格A、B型执行器可任选，规格C型执行器必配。

四、直行程电动执行器 主要性能参数

四、直行程电动执行器 订货须知

订货时应详细说明以下条件：
1、产品基本型号；
2、支架代号或配调节阀通径，特殊支架可根据用户需要订货；
3、是否带空间加热器；是否带过载保护。
