Q941M电动高温球阀
一、电动高温球阀 产品概述
精钜公司的Q941M电动高温球阀是采用新型密封材料为阀座，经同类产品聚四氟乙烯做密封的球阀，使用寿命提高了3-5倍。高温型电动球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。“精钜”牌电动高温球阀、结构长度采用国家相应标准，扩大了球阀使用范围，高温型电动球阀广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类介质。电动高温球阀结构特点：高温型电动球阀的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
 |
 |

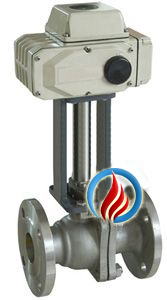

| Q941M电动高温球阀 |

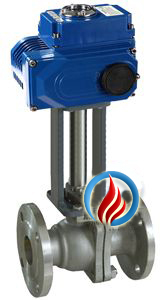

Q941M电动高温球阀 |
二、电动高温球阀 主要技术参数
| 公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
| 阀体形式 |
两段式铸造球阀 |
| 连接形式 |
法兰式 |
| 阀芯形式 |
"O"型球形阀芯 |
| 密封填料 |
柔性石墨、金属缠绕垫片 |
| 流量特性 |
近似快开型 |
| 动作范围 |
0～90° |
| 泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
| 基本误差 |
±1% |
| 回差 |
±1% |
| 死区 |
≤1%(可调) |
| 可调范围 |
250：1 |
350：1 |
| 配置执行机构 |
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 |
| 控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
三、电动高温球阀 执行器技术参数
| 电源电压 |
AC220/380V，50/60Hz |
| 输出力矩 |
50N·M～2000N·M |
| 动作范围 |
0～90° 0～360° |
| 动作时间 |
15秒/30秒/60秒 |
| 保护装置 |
过热保护 |
| 环境温度 |
-30°～60° |
| 手动操作 |
同附带手柄操作 |
| 限位 |
电气、机械二重限位 |
| 防护等级 |
相当于IP-65 |
| 防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 |
可选装开关或电位计 |
| 驱动电机 |
8W/E |
| 进线接口 |
PE1/2〞进线线锁 |
四、电动高温球阀 主要零件材料
| 零件名称 |
材料 |
| 阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
| 阀杆 |
2Cr13 |
304 |
316 |
316L |
| 阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
|
| 填料 |
V型PTFE四氟填料、柔性石墨 |
五、电动高温球阀 主要设计标准
| 设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 |
JB/T 9092、API 598、GB/T13927 |
六、电动高温球阀 外形图
 |
 |
| Q941M电动高温球阀 (配HQ执行器) |
Q941M电动高温球阀 (配HR执行器) |
七、电动高温球阀 安装连接尺寸
| 型号 |
规格 |
尺寸 |
| L |
D |
D 1 |
D 2 |
n-φd |
H |
b |
| GQ941H/M |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
| 20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
| 25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
| 32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
| 40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
| 50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
| 65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
| 80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
| 100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
八、电动高温球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
精钜公司专业生产Q941M电动高温球阀系列产品,欢迎来电咨询高温型电动球阀产品详细信息.我们将竭诚为您提供优质的服务！
