A42Y高压全启式安全阀

一、高压全启式安全阀 产品概述

A42Y-160/320C型高压全启式安全阀适用于工作温度≤200℃的空气、氮氢混合气等介质的设备和管路上。A42Y-160P/R、A42Y-320P/R型高压全启式安全阀适用于工作温度≤200℃有腐蚀性气体的设备和管路上，作为超压保护装置。高压全启式安全阀连接法兰按JB/T2769-92的标准。

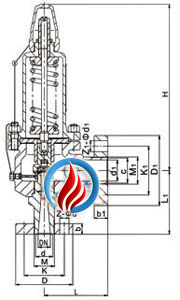

A42Y高压全启式安全阀 A42Y高压全启式安全阀 (外形结构尺寸)
A42Y高压全启式安全阀 A42Y高压全启式安全阀 (外形结构尺寸)

二、高压全启式安全阀 主要零件材料

NO 零件名称 材料
1 阀体 WCB
2 阀座 ZG2Cr13
3 调节圈 ZG2Cr13
4 阀瓣 2Cr13
5 导向套 2Cr13
6 阀盖 ZG230-450
7 弹簧 50CrVA
8 阀杆 2Cr13
9 扳手 ZG200-400
10 调整螺杆 45
11 保护罩 ZG200-400
/ 密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金

三、高压全启式安全阀 连接尺寸

型号 通径 DN do d M D K Z-φd b d1 C M1 D1 K1 Z1-φd b1 L L1 ≈H
A42Y-160 15 8 20 M24×2 95 60 3-18 20 29 37 M42×2 115 80 4-18 22 95 100 263
20 10 27 M33×2 105 68 3-18 20 29 37 M42×2 115 80 4-18 22 95 100 263
25 12 28 M33×2 105 68 3-18 20 40 47 M52×2 165 115 6-26 28 130 135 314
32 15 37 M42×2 115 80 4-18 22 50 59 M64×3 165 115 6-26 32 150 150 390
40 20 47 M52×2 165 115 6-26 28 65 74 M80×3 200 145 6-29 40 180 165 495
50 25 59 M64×3 165 115 6-26 32 80 94 M100×3 225 170 6-33 45 190 190 510
A42Y-320 15 8 27 M33×2 105 68 3-18 20 29 37 M42×2 115 80 4-18 22 95 100 263
20 10 32 M36×2 110 75 3-18 22 29 37 M42×2 115 80 4-18 22 95 100 263
25 12 35 M42×2 115 80 4-18 22 40 47 M52×2 165 115 6-26 28 130 135 314
32 14 41 M48×2 135 95 4-22 25 50 59 M64×3 165 115 6-26 32 150 150 390
40 18 58 M64×3 165 115 6-26 32 65 74 M80×3 200 145 6-29 40 180 165 495
50 23 70 M80×3 200 145 6-29 40 80 94 M100×3 225 170 6-33 45 190 190 510
A42Y-400 32 15 41 M48×2 135 95 4-22 25 50 59 M64×3 165 115 6-26 32 150 150 397

四、高压全启式安全阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高压全启式安全阀产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

精钜公司专业生产A42Y高压全启式安全阀系列产品,欢迎来电咨询高压全启式安全阀产品详细信息,我们将竭诚为您提供优质服务！
